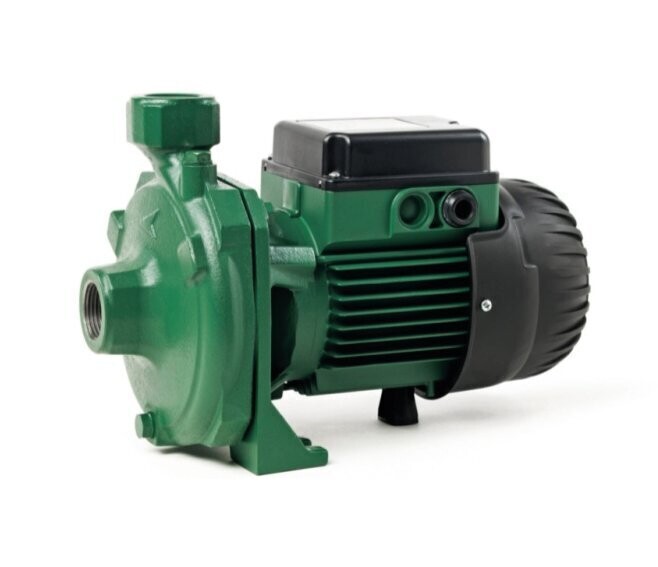

DAB - K 20/41 M POMPA CENTRIFUGA MONOGIRANTE 0,37 KW 102110004

Dab K 20/41 Pompa centrifuga monogirante idonea in impianti domestici, civili, industriali ed agricoli e per impieghi di travaso, miscelazione ed irrigazione.

• Campo di funzionamento: da 1,8 a 96 m3/h con prevalenza fino a 62 metri.
• Liquido pompato: pulito, libero da sostanze solide o abrasive, non viscoso, non aggressivo, non cristallizzato e chimicamente neutro, prossimo alle caratteristiche dell’acqua.
• Campo di temperatura del liquido: K 20/41, K 30/70, K 30/100, K 36/100K 12/200, K 36/200, K 40/200: da -10°C a +50°C
  Resto della gamma: da -15°C a +110°C
• Massima temperatura ambiente: +40°C
• Massima pressione di esercizio: K 20/41, K 30/70, K 30/100, K 36/100, K 12/200, K 14/400: 6 bar (600 kPa)
  K 36/200, K 40/200, K 55/200, K 11/500, K 18/500, K 28/500: 8 bar (800 kPa)
  K 40/400, K 50/400, K 30/800, K 40/800, K 50/800,K 20/1200, K 25/1200, K 35/1200: 10 bar (1000 kPa)
• Grado di protezione: IP 44 (IP 55 per motori da 2,2 - 3 - 4 - 5,5 - 7,5 - 9,2 - 11 kW)
• Grado di protezione alla morsettiera: IP 55
• Classe di isolamento: F
• Tensione di serie: monofase 220-240 V / 50 Hz | trifase 230-400 V / 50 Hz fino a 4 kW incluso-400 V ∆ 50Hz dai 5,5 kW
• Installazione: fissa orizzontale o verticale purché il motore sia posizionato sopra la pompa.
• Esecuzioni speciali a richiesta: altre tensioni e/o frequenze.

APPLICAZIONI

Pompa centrifuga monogirante idonea in impianti domestici, civili, industriali ed agricoli e per impieghi di travaso, miscelazione ed irrigazione.

CARATTERISTICHE COSTRUTTIVE DELLA POMPA

• Corpo pompa e supporto motore in ghisa.
• Girante in tecnopolimero o in ghisa come da tabelle DATI TECNICI.
• Tenuta meccanica in carbone/ceramica

• Di tipo asincrono chiuso e raffreddato a ventilazione esterna.
• Rotore montato su cuscinetti a sfere sovradimensionati per garantire silenziosità e durata.
• Protezione termo-amperometrica incorporata e condensatore permanentemente inserito nella versione monofase.
• Per la protezione del motore trifase è raccomandabile l’uso di un telesalvamotore in accordo alle norme vigenti.
• Costruzione secondo normative CEI 2-3Motori IE2 di serie da 0,75 kW fino a 5,5 Kw - IE3 ≥ 7,5 Kw
