GALLETTI - ESTRO F9L VENTILCONVETTORE A PARETE MOTORE A 3 VELOCITA' EF09L0L

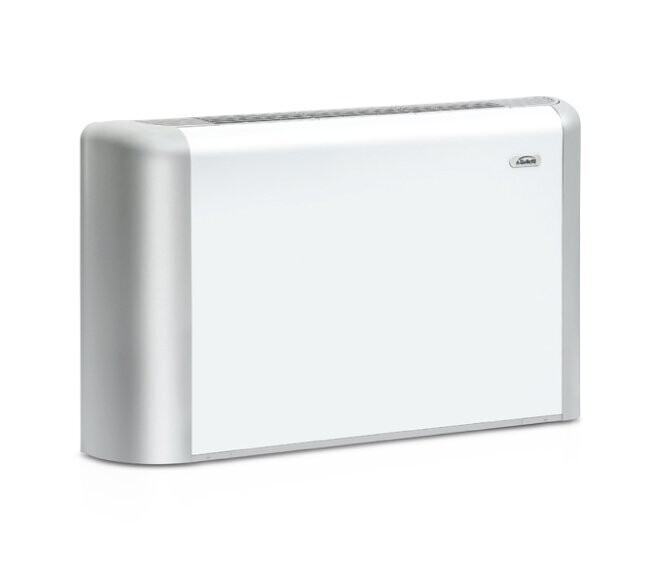

Galletti Estro FL modello 9 EF09L0L Ventilconvettore con mobile di copertura idonea all'installazione in vista a parete. Uscita aria verticale, filtro aria sull'aspirazione bloccato al mobile con viti ad ¼ di giro. Con motore AC a 3 velocità. Potenza riscaldamento max 10,08 kW, Resa raffreddamento max 4,42 kW. Dimensioni: 1194 x 564 x 226 mm.
- Mobile di copertura composto da un pannello in lamiera di acciaio di forte spessore (10/10 mm), fiancate laterali e griglia di mandata (orientabili di 180°) realizzate in ABS. Le portelle laterali consentono l’accesso ai vani tecnici ed al pannello di comando (accessorio).
- Unità base in lamiera di acciaio zincato di forte spessore (fino a 15/10 mm), coibentato con pannelli termoisolanti autoestinguenti di classe 1.
- Batteria di scambio termico ad alta efficienza, in tubo di rame ed alette in alluminio bloccate ai tubi mediante espansione meccanica è corredata di collettori in ottone e valvole di sfiato aria. La batteria, normalmente montata con attacchi a sinistra, può essere ruotata di 180°.
- Motore elettrico a tre/sei velocità montato su supporti antivibranti, completo di condensatore permanentemente inserito e protezione termica degli avvolgimenti.
- Ventilatori centrifughi a doppia aspirazione, bilanciati staticamente e dinamicamente ed accoppiati direttamente al motore elettrico; sono realizzati in ABS antistatico con pale a profilo alare e moduli sfalsati o in alluminio
- Filtro aria rigenerabile in polipropilene a nido d’ape, montato su telaio in lamiera zincata con rete di protezione, facilmente estraibile per le operazioni di manutenzione. Il filtro è bloccato al mobile di copertura mediante viti ad 1/4 di giro (escluso modello 12).
- Certificazione Eurovent
- Mobile in acciaio / ABS
- Attacchi idraulici reversibili
- Ventilatori centrifughi in ABS
CARATTERISTICHE TECNICHE
COMPONENTI PRINCIPALI
MOBILE DI COPERTURA
Composto da un pannello in lamiera di acciaio verniciata; fiancate laterali, griglia di mandata (orientabile di 180°) e griglia di ripresa sono realizzate in ABS.
Le forme arrotondate e i colori si integrano perfettamente con gli attuali criteri di arredamento, nel rispetto delle esigenze architettoniche.
BATTERIA DI SCAMBIO TERMICO
Ad alta efficienza in tubo di rame ed alette in alluminio, è corredata di collettori in ottone e valvola di sfiato. Gli attacchi idraulici sono reversibili in fase di installazione. Su richiesta è possibile montare una batteria addizionale, per impianti a 4 tubi.
FILTRO ARIA
Filtro rigenerabile realizzato in polipropilene a nido d'ape, facilmente estraibile per le operazioni di manutenzione. Nelle versioni FU ed FB i filtri aria sono inseriti nella griglia di aspirazione.
MOTORE ELETTRICO
Montato su supporti antivibranti, con condensatore permanentemente inserito e protezione termica degli avvolgimenti è direttamente accoppiato ai ventilatori. E' disponibile sia a 3 sia a 6 velocità di rotazione per rispondere a tutte le richieste specifiche di prestazioni, silenziosità, consumi elettrici.
STRUTTURA
Realizzata in lamiera di acciaio zincato di elevato spessore, isolata termicamente ed acusticamente con pannelli autoestinguenti di classe 1. Le versioni FU - FB - FC - FF ed FBC sono dotate di doppia bacinella per la raccolta della condensa.
VENTILATORI
Centrifughi a doppia aspirazione, bilanciati staticamente e dinamicamente, sono realizzati in ABS antistatico con pale a profilo alare e moduli sfalsati. I ventilatori sono alloggiati in una coclea in ABS ad alta efficienza.
DATI TECNICI NOMINALI
| Velocità | min | med | max | |
| Resa raffreddamento totale | (1) | 3,00 kW | 3,66 kW | 4,51 kW |
| Resa raffreddamento sensibile | (1) | 2,23 kW | 2,82 kW | 3,53 kW |
| Resa raffreddamento totale | (2)(E) | 2,95 kW | 3,60 kW | 4,42 kW |
| Resa raffreddamento sensibile | (2)(E) | 2,18 kW | 2,75 kW | 3,44 kW |
| Classe FCEER | (E) | D | D | D |
| Portata acqua | (1) | 515 l/h | 628 l/h | 774 l/h |
| Perdita di carico | (1)(E) | 7 kPa | 10 kPa | 14 kPa |
| Resa riscaldamento | (3)(E) | 3,93 kW | 4,84 kW | 5,91 kW |
| Perdita di carico | (3)(E) | 6 kPa | 8 kPa | 12 kPa |
| Resa riscaldamento | (4)(E) | 3,31 kW | 4,08 kW | 4,98 kW |
| Classe FCCOP | (E) | D | D | D |
| Portata acqua | (4) | 575 l/h | 709 l/h | 866 l/h |
| Perdita di carico | (4)(E) | 7 kPa | 10 kPa | 14 kPa |
| Portata aria nominale | 470 m3/h | 605 m3/h | 785 m3/h | |
| Potenza assorbita | (E) | 50 W | 65 W | 90 W |
| Potenza sonora globale | (E) | 43 dB(A) | 49 dB(A) | 56 dB(A) |
| Resa riscaldamento DF 1R | (5)(E) | 3,55 kW | 4,07 kW | 4,64 kW |
| Portata acqua DF 1R | (5) | 311 l/h | 357 l/h | 406 l/h |
| Perdita di carico DF 1R | (5)(E) | 5 kPa | 6 kPa | 8 kPa |
(1) Temperatura acqua 7°C/12°C, temperatura aria 27°C bulbo secco / 19°C bulbo umido (47% umidità relativa)
(2) Espressa secondo la EN1397:2015
(3) Temperatura acqua in ingresso 50°C, portata acqua come funzionamento in raffreddamento, temperatura aria 20°C
(4) Temperatura acqua 45°C / 40°C, temperatura aria 20°C
(5) Temperatura acqua 65°C / 55°C, temperatura aria 20°C
(E)Dati certificati EUROVENT
Alimentazione elettrica 230-1-50 (V-ph-Hz)
